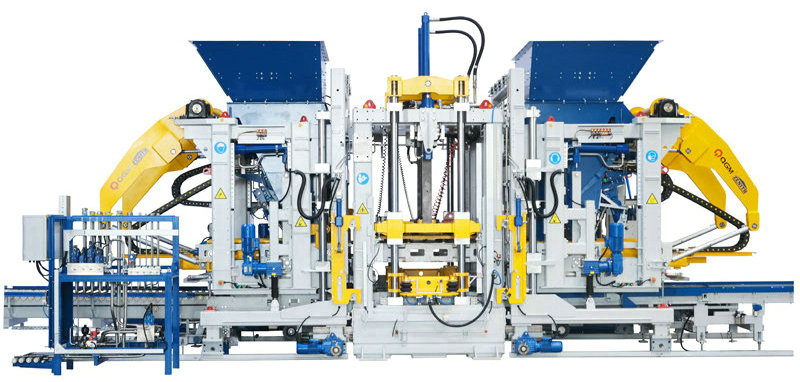

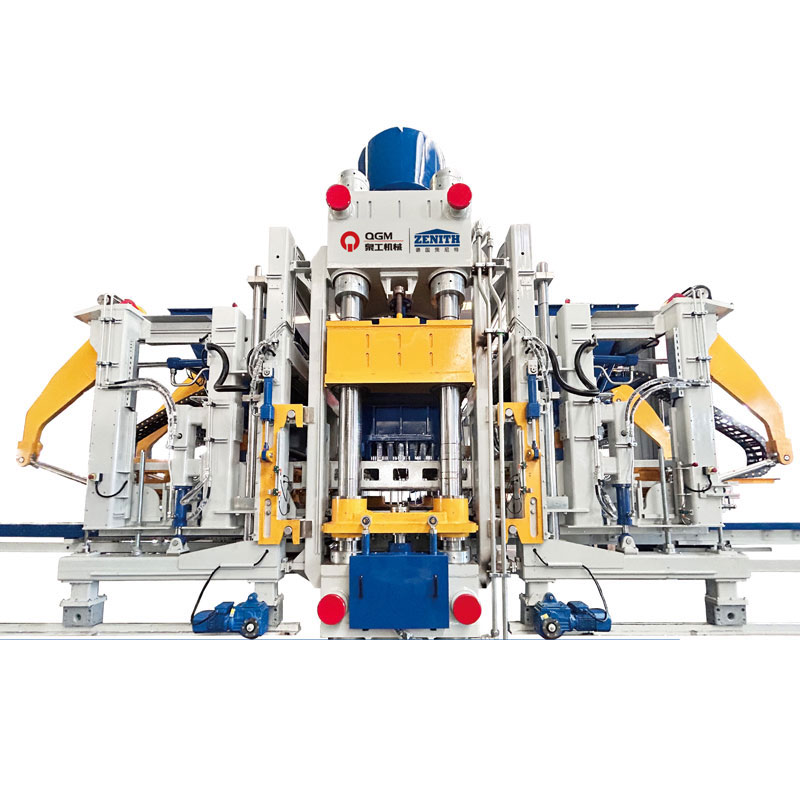

ZN2000C Hormigoizko Blokeen Makina

ZN2000C Concrete Block Machine norberak garatutako modeloa da. Adimen eta automatizazio maila altua du ezaugarri, eta goi-teknologiako punta-puntako teknologiak erabiltzen ditu, hala nola digitalizazioa eta informazio-sistema, herri berrien eta belaki-hirien eraikuntzan asko erabiltzen dena.

Ezaugarriak:

Bibrazio mahai bikoitza, zortzi serbo motor (aukerakoa) Goiko ekipamendua

Mantentze errazagorako muntaketa modularra ekoitzitako adreilu mota dibertsifikatuagoak

Ahalmen handiagoa, produktibitate handiagoa

Paletaren tamaina 1400x1400/1300mm

Konformazio eremua 1320x1350/1250mm

Produktuaren altuera 40-500mm

Bloke kopurua Adreilu hutsak: 18 bloke/molde (390x190x190mm)

Adreilu estandarrak: 105 bloke/molde (240x115x53mm)

Errepideko adreilua: 66 bloke/molde (200x100x60mm)

Ekipamenduaren tamaina Gutxi gorabehera. 10.000

Gutxi gorabehera. 4.700

Gutxi gorabehera. 3.400

Bibrazio-sistema Bibrazio-taularen kitzikapen-indarra maximoa: 200/kN

Prentsa-buruaren kitzikapen-indar maximoa: 40/kN

Parametro elektrikoak Potentzia osoa (erreferentzia): 231/kW

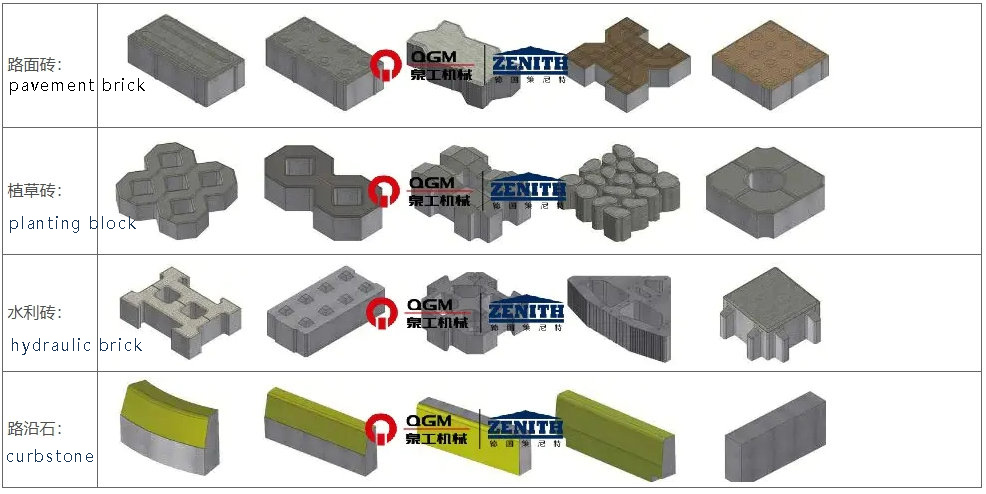

Ekipoek ekoitzitako adreilu laginen eskema eskematikoa

Abantaila teknikoak

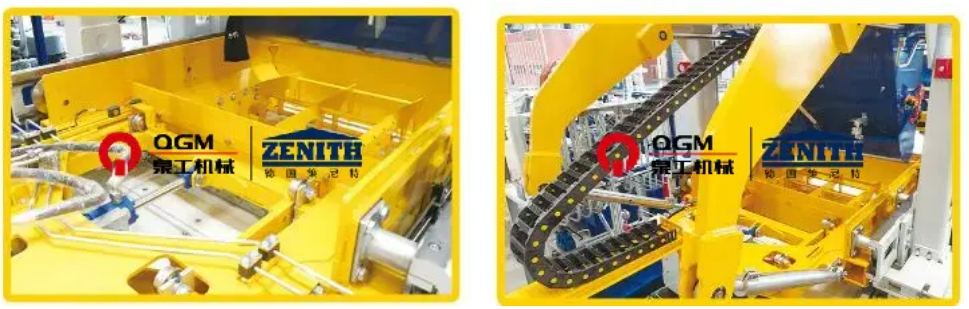

1. Alemaniako bertsioaren kalitate handiko markoaren diseinua

Marko nagusiak Zenit-en patentatutako teknologiak diseinatutako indar handiko marko soldatuaren egitura hartzen du, pertsonalizatutako sekzio bereziko altzairuz soldatzen dena, diseinu zentzuzkoarekin, soldadura berdinarekin eta ederrekin, eta marko osoak zahartzearen bibrazio tratamendua jasaten du markoaren kalitate eta egonkortasun handia bermatzeko. Egitura-diseinu-prozesu aurreratuari esker, mainframe zabalgarria da, eta alboko moldea irekitzeko eta ixteko funtzioa, nukleoa ateratzeko (taula) funtzioa, poliestirenozko ohola ezartzeko funtzioa eta abar gehi daitezke gero.

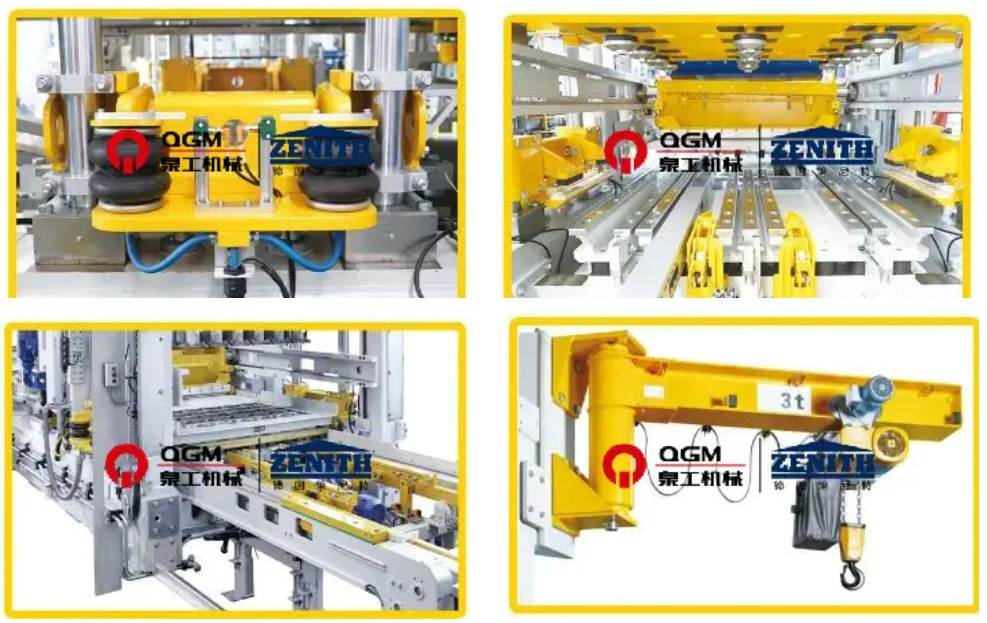

2.Automatika molde azkar aldatzeko sistema

Moldea ostalari posiziora transferitzen denean, bere altxatze-sistemak molde aldaketa automatikoa egiten du molde aldaketa azkarreko gailuan. Goiko eta beheko moldeak automatikoki eusten dira pneumatikoki, hau da, segurua, eraginkorra, funtzionatzeko erraza eta mantentzeko erosoa. Batez ere barne hartzen ditu:

Moldea finkatzeko gailu pneumatikoa: Batez ere, moldearen euskarria eta bi alboetako euskarri pneumatikoak ditu, moldeak finkatzen eta finkatzen eta moteltzen laguntzen dutenak ostalari-makinak bibrazio aurreko eta bibrazio nagusia egiten duenean, bibrazio efektu onena lortzeko eta moldeen bizitza luzatzeko.

Indentzio pneumatikoa blokeatzeko gailua: txertagailua airbag-arekin finkatzeko gailuak finkatzen du, eta horrek erraz eta azkar ordezkatu dezake indenter, moldea ordezkatzeko eta instalatzeko denbora laburtu eta beheko moldearen markoaren eta goiko koskagailuaren atrakatze zehatza bermatzen du.

Molde elektrikoa sartzeko gailua: moldeak muntatzeko gailua makina nagusian moldeak instalatzeko eta moldeak makinatik elikatzeko eta kentzeko erabiltzen da, merkatuko molde gehienetan aplika daitekeen molde elektrikoaren euskarriaren bidez, eta molde berezietarako molde bereziak erabil daitezke.

Moldeak aldatzeko gailua: makina nagusiaren markoan instalatuta, moldeak aldatzean moldeak altxatzeko eta kargatzeko erabiltzen da, kate-polipasto elektrikoarekin eta oinezko gailu elektrikoarekin hornituta.

3. Fabrikazio-sistemak

4. Servobibrazio-sistema "ultradinamikoa":

"Ultra-dinamiko" bibrazio-teknologia adreiluzko makinetarako bereziki diseinatutako eraginkortasun handiko eta auto-egokitzeko bibrazio-sistema bat da; serbo-motorrak erantzun azkarrena eman dezake erreakzio denbora laburrenean, bibrazio-errendimendu handiena lortuz, erabilitako zementu-kopurua murriztuz eta ekoizpen-zikloa laburtuz, trinkotasun handiko hormigoizko produktuak ekoiztuz; bibrazio-sistema malgutasunez molda daiteke hormigoizko produktu ezberdinen beharretara. Serbomotorrak erantzun azkarrena eman dezake erreakzio-denbora laburrenean bibrazio-errendimendu handiena lortzeko, zementu-kopurua murrizteko, ekoizpen-zikloa laburtzeko eta hormigoizko produktu oso trinkoak ekoizteko; bibrazio-sistema malgutasunez egokitu daiteke hormigoizko produktu ezberdinen ekoizpen-beharretara.

8 bibrazio-unitate oreka mekanikoarekin 8 serbo-unitatez banaka ezarrita;

8 serbo motor, motorraren euskarrietako bibrazioen isolamendu-habeetan banaka muntatuta;

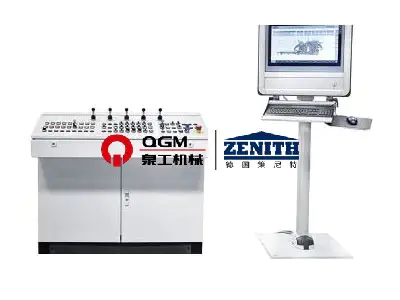

5. Servokontrol sistema zehatza

Seinalearen feedbackaren bidez, bibrazioen fasea eta abiadura kontrolatu, mugimendu sinkronizatuaren kontrola, abiadura handiko egonean, bibrazio eta bibrazioen ezabaketa denbora laburrean osa daitezke, moldaketa-zikloa laburtzen laguntzeko eta balaztatze-efektu hobea izateko. Begizta itxi bikoitzaren posizioaren eta abiaduraren bidez, kontrolatu kitzikapen-indarrak norabide bertikalean bakarrik jarduten du, kitzikapen-indar eraginkorra maximizatu eta, aldi berean, makinaren kitzikapen-indarren kalteak saihestu, ekipamenduaren bizitza luzatzen du eta produktuen eskakizun desberdinetarako ezarpen desberdinak egin ahal izango ditu eta kalitate handiko produktuak ekoizteko.

Prentsa-burua, moldearen markoa, agregatu-kotxea eta ehun-kotxea norabide-balbula proportzionalaren bidez kontrolatzen dira bobinaren feedbackarekin, erantzun denbora azkarra duena; Desplazamendu-sentsore/kodetzaile-PLC-proportzionala norabide-balbula-zilindroaren begizta itxiko kontrol modua hartzen da, eta horrek kontrola zehatzagoa egiten du eta zilindroaren ekintza azkarragoa eta egonkorragoa da; Estazio hidraulikoak pistoi-ponpa aldakorra hartzen du, presio-olioa ateratzen ez duena eta ponpa deskargatzen du sistema hidraulikoak ezarritako presioa lortzen duenean energia-kontsumoa murrizteko; estazio hidraulikoak metagailuen olio-hornidura osagarria hartzen du, eta horrek energia-kontsumoa murrizten du; eta estazio hidraulikoak metagailuen olio-hornidura osagarria hartzen du, eta horrek energia-kontsumoa murrizten du eta energia-kontsumoa murrizten du. Estazio hidraulikoak metagailuen olio-hornidura osagarria hartzen du, aldi berean ekintza anitzetarako erabil daitekeena, eta sistema hidraulikoaren presioa egonkorra da; sistema hidraulikoak presio sentsoreak ditu, eragiketa-panelean bistaratu daitezkeenak erraz ikusteko; Sistema hidraulikoak tenperatura sentsoreak, hozgailuak eta berogailuak ditu, olioaren tenperatura eraginkortasunez kontrolatu dezaketenak, olio hidraulikoak errendimendu ona izan dezan.

6. Sistema hidraulikoak
